Насосная установка пожаротушения HC-FS-A 2/1 KMG 32-125/106-1,1/2 G1-B-80-16 Истратех DN 80 3 насоса

Описание HC-FS-A 2/1 KMG 32-125/106-1,1/2 G1-B-80-16 серии HC-FS Истратех

HC-FS-A 2/1 KMG 32-125/106-1,1/2 G1-B-80-16 — комплектная насосная станция пожаротушения Истратех для спринклерных, дренчерных и гидрантных систем. Серия рассматривается как аналог Hydro MX. В состав входят основные и резервные насосы, трубная обвязка, запорная и обратная арматура, шкаф управления ШУПН-FS и рама-основание. Станция поставляется в собранном виде и рассчитана на работу с чистыми, взрывобезопасными жидкостями без абразивных и волокнистых включений при температуре от +5 до +60 °С.

В зависимости от модели выпускается в исполнениях HC-FS-A и HC-FS-V. Для HC-FS-A, применяемой в автоматических системах пожаротушения по СП 485, пуск инициируют два сертифицированных реле давления. Для HC-FS-V, используемой в системах внутреннего противопожарного водопровода по СП 10, применяются два датчика давления. В версии A на коллекторах предусмотрены отсечные задвижки, в версии V они по умолчанию отсутствуют и могут добавляться как опция.

Станция комплектуется насосами BM или KMG в зависимости от гидравлической задачи. В исполнении на BM проточная часть выполнена из нержавеющей стали AISI 304, основание с патрубками — из чугуна СЧ25. В исполнении на KMG корпус выполнен из чугуна СЧ25/EN-GJL-250, рабочее колесо — из чугуна СЧ20/EN-GJL-200. Такой подбор позволяет адаптировать модель под требуемый расход, напор и схему подключения.

Способ пуска зависит от номинального тока насоса: до 13 А применяется прямой пуск DOL, свыше 13 А — схема «звезда–треугольник» SD. Шкаф управления поддерживает подключение жокей-насоса для поддержания давления в дежурном режиме, а также резервирование питания и автоматическое включение резервного насоса при отказе основного.

Области применения:

• спринклерные системы пожаротушения;
• дренчерные системы;
• внутренний противопожарный водопровод;
• пожарные линии с гидрантами;
• жилые, торговые, складские, производственные и общественные объекты.

Преимущества

• Исполнение HC-FS-A и HC-FS-V под разные требования системы пожаротушения.
• Насосная база BM или KMG под нужные расходно-напорные параметры.
• Автоматический ввод резервного насоса и поддержка жокей-насоса.
• Пуск от реле давления или датчиков давления в зависимости от модели.
• Шкаф управления ШУПН-FS с индикацией режимов и поддержкой диспетчеризации.
• Поставка в собранном виде, что упрощает монтаж на объекте.

Расшифровка названия

Технические характеристики

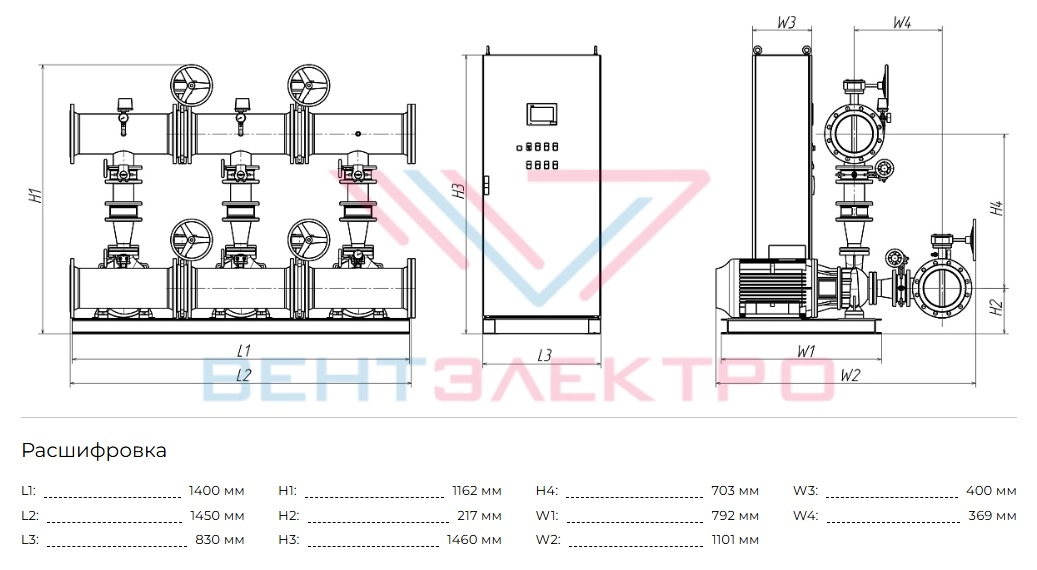

Габаритные размеры
