Вентилятор крышный ВКР-6,3 (2,2 кВт / 1000 об/мин) радиальный

Описание крышных радиальных вентиляторов ВКР-6,3 (2,2/1000)

Крышный вентилятор ВКР-6,3 (2,2/1000) – это радиальный (центробежный) вентилятор низкого давления. Его ставят прямо на кровле, используя монтажный стакан или узел прохода. Основное назначение – вытяжка воздуха из промышленных, жилых и общественных зданий.

По конструкции – это спиральный корпус с односторонним всасыванием, внутри вращается рабочее колесо с лопатками, загнутыми назад. Электродвигатель – трёхфазный асинхронный серии АИР. Степень защиты двигателя – IP54: пыль и влага внутрь не попадают.

Вентилятор оснащён дефлектором – он не даёт осадкам залиться внутрь (1-я категория размещения по ГОСТ 15150-90). Для защиты от перегрева встроен термодатчик.

Главная особенность серии ВКР — корпус защищён прочным полимерным покрытием, а сам вентилятор проектировался так, чтобы годами безотказно работать на крыше в любую погоду: он не боится ни дождя, ни снега, ни летнего зноя. Комплектуется двигателем мощностью 2,2 кВт, который раскручивает рабочее колесо до 1000 об/мин. Благодаря такому режиму агрегат развивает достаточное статическое давление, чтобы продавить воздух через вытяжную шахту, но при этом остаётся тихим и надёжным для круглосуточной работы.

Область применения

• Крыши промышленных цехов и складов
• Торговые центры, гипермаркеты
• Жилые многоквартирные дома
• Административные и офисные здания
• Спортивные комплексы, бассейны
• Аварийная противодымная вентиляция (исполнение ДУ)

Конструктивные особенности

• Рабочее колесо с лопатками загнутыми назад.
• Спиральный корпус с полимерным покрытием и дефлектором для защиты от осадков.
• Трёхфазный асинхронный электродвигатель АИР с термозащитой.
• Все агрегаты поставляются полностью готовыми к монтажу.

Особенности эксплуатации

• Температура окружающей среды: +50 °С.
• Перемещаемый воздух не должен содержать волокон или липких веществ.
• Запылённость — не более 100 мг/м³.
• Вентилятор можно подключать к коротким воздуховодам, но эффективнее работает без них.
• Для установки на кровле необходимы монтажный стакан и, при необходимости, поддон для сбора конденсата.

Технические характеристики вентилятора ВКР-6,3 (2,2/1000)

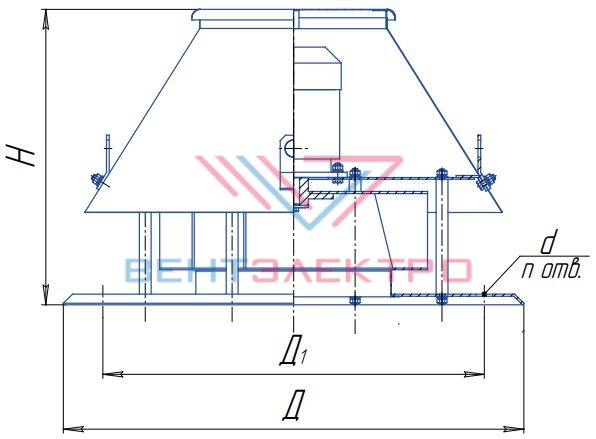

Габаритные размеры

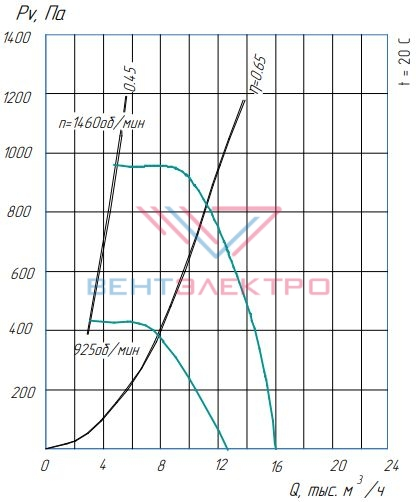

Аэродинамические характеристики
