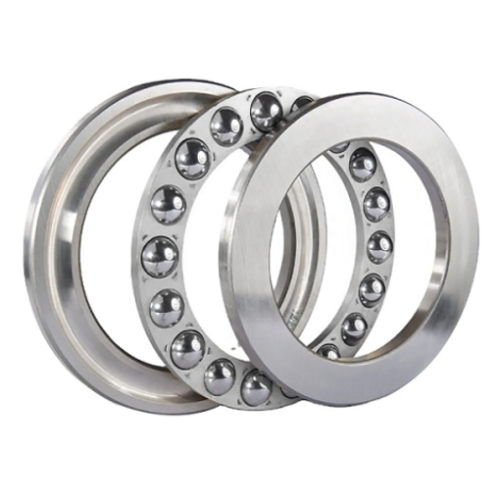

51109-J9 (пром. уп.) ISB Подшипник упорный шариковый (45x65x14)

Упорный подшипник 51109-J9 (пром. уп.) ISB

Однорядный упорный шариковый подшипник 51109-J9 (пром. уп.) ISB воспринимает только осевое усилие и устанавливается на вал Ø 45 мм. Открытое исполнение (без уплотнений) облегчает теплоотвод и позволяет достигать частоты до 5670 об/мин при масляной ванне. Сепаратор: штампованная углеродистая сталь, выдерживает пиковые ускорения и температуру +200 °C. Узел используют в винтовых прессах, вертикальных насосах, редукторах, домкратах, станках и позиционирующих системах, где требуется компактный, легко обслуживаемый шариковый подшипник с точным осевым позиционированием.

Таблица с размерами и характеристиками 51109-J9 (пром. уп.)

Параметр	Значение
Внутренний диаметр d, мм	45
Внешний диаметр D, мм	65
Ширина B, мм	14
Тип подшипника	упорный
Рядность	однорядный
Тип отверстия	цилиндрический
Материал сепаратора	J9 (штампованный стальной)
Уплотнение	открытый
Зазор	CN (нормальный)
Предельная скорость (жидкое масло), об/мин	5670
Предельная скорость (консистентная смазка), об/мин	4820
Диапазон температур, °C	0...+100
Динамическая нагрузка C, kН	26
Статическая нагрузка C0, kH	68
Вес, кг	0,15

Преимущества подшипника ISB

• Чистый упорный тип принимает большие осевые нагрузки без радиального партнёра, снижая габарит узла.
• Однорядная геометрия – минимум деталей, лёгкий монтаж, валовое кольцо садится с натягом, корпусное – свободно.
• Оптимальный зазор CN компенсирует тепловое расширение и сохраняет низкое трение при 5670 об/мин.
• Сепаратор: сталь – максимальная скорость и прочность.
• Открытый дизайн – свободный доступ для контроля и дозаправки смазки, быстрый отвод тепла.
• Взаимозаменяемость – размеры по ISO 104; подшипники SKF, FAG, ZWZ, ISB ставятся без изменения посадок.
• Закалённые дорожки и отшлифованные шарики выдерживают более 10⁶ циклов при номинальной нагрузке.
