Электропривод LMV-D3LON для воздушных заслонок

Belimo LMV-D3LON регулирует расход воздуха через заслонку VAV-терминала. В корпусе объединены динамический D3-сенсор перепада давления, электронный регулятор и поворотный механизм с крутящим моментом 5 Н·м. Питание подается от сети AC/DC 24 В.

Оборудование применяют в приточных и вытяжных системах комфортной вентиляции. Исполнение подходит для офисов, жилых зданий, гостиниц, медицинских учреждений и других объектов с переменным либо постоянным воздухообменом. Обмен данными с автоматикой проходит по LonWorks.

D3-сенсор передает данные о перепаде давления в контроллер. Электроника сравнивает фактический расход с уставкой и меняет положение заслонки, поддерживая заданный режим воздухообмена.

LMV-D3LON работает в режимах VAV, CAV и Open-Loop. В VAV расход меняется по текущей уставке, в CAV сохраняется заданное значение. Open-Loop применяют при внешнем контуре регулирования. Механизм монтируют непосредственно на узел регулирования воздуха.

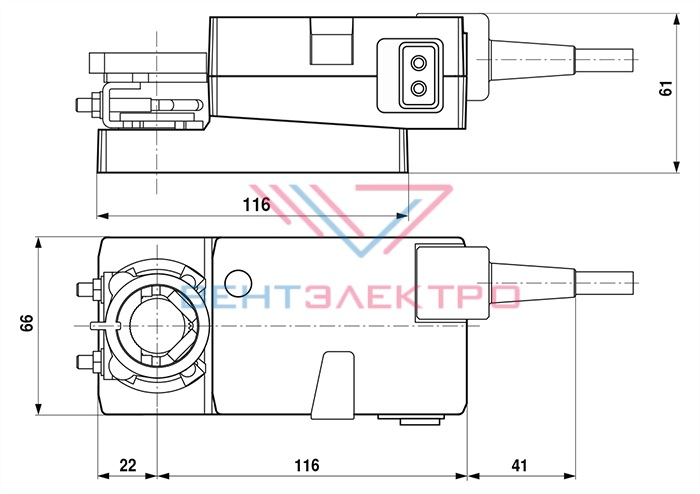

Габаритные размеры LMV-D3LON Belimo, мм

Преимущества

• Встроенный D3-сенсор измеряет перепад давления в диапазоне до 500 Па. Для контроля расхода не требуется отдельный внешний измерительный преобразователь.
• LonWorks передает в систему автоматизации уставку, фактический расход, положение заслонки и рабочий статус. Основные параметры доступны централизованно.
• Крутящий момент 5 Н·м подходит для поворотных VAV-регуляторов соответствующего типоразмера. Рабочий угол достигает 95° и при необходимости ограничивается.
• Кнопка ручного расцепления с механической фиксацией освобождает редуктор. Заслонку можно выставить вручную при монтаже или наладке, затем повторным нажатием вернуть механизм в автоматический режим.
• Сервисный разъем поддерживает работу с ZTH EU и Belimo PC-Tool. Через него проверяют уставки, фактические значения, положение заслонки и диагностические данные без разборки корпуса.
• Сенсор, регулятор расхода и привод объединены в одном узле. Для этих функций не нужны отдельные внешний контроллер и датчик, поэтому точек подключения становится меньше.

Технические характеристики
