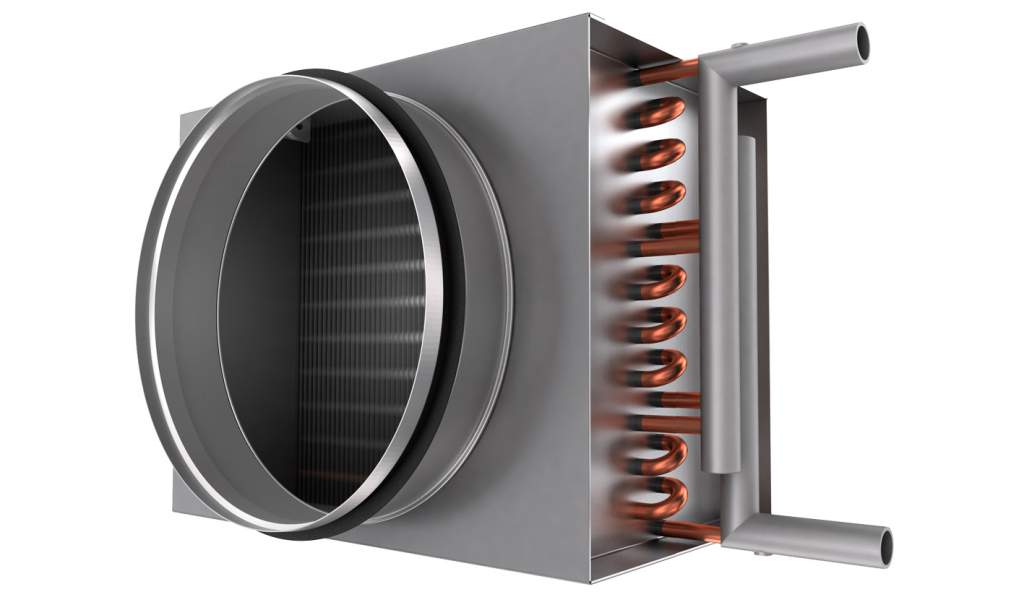

Калорифер водяной SKH-W-160

Калорифер водяной SKH-W-160: область применения

Высокая производительность позволяет применять водяной калорифер для эффективного обогрева больших помещений. Его конструкция почти не имеет отличий от паровых моделей. Она включает стальной змеевик, дополненный радиатором из алюминия.

Чтобы нагреть воздух или другую газовую смесь для приточной вентиляции и системы кондиционирования для круглых воздуховодов используются водяные нагреватели.

Описание водяного калорифера

В водяном воздухонагревателе в качестве теплоносителя используется обычная вода или, при температуре ниже 70 ^°С, специальная незамерзающая жидкость. Показатель рабочего давления при эксплуатации не должен превышать 1.5 МПа. Герметичность каждого теплообменника перед выпуском в продажу в течение 10-15 минут испытывают в водной среде под давлением 20 атмосфер.

Конструкция

Водяной воздухонагреватель состоит из нескольких элементов:

• корпус, изготовленный из стального оцинкованного листа,
• алюминиевые пластины толщиной 0,2 мм, проходящие по поверхности теплообменника в шахматном порядке с трубками из меди сечением 9.52 мм,
• трубные стальные коллекторы, оснащенные резьбовыми патрубками для эфективного устранения воздуха и слива теплоносителя из обменника.

Эксплуатация

В нормальных условиях эксплуатации комплексно взаимосвязанные друг с другом мероприятия в качестве защиты от обмерзания предотвращают теплообменник от замораживания и разрушения. Защитный комплекс составлен из нескольких компонентов, среди которых:

• блок SBUP, предназначенный для управления параметрами системы,
• термостат AZT капиллярного типа, защищающий от воздушного обмерзания,
• температурный датчик VSP (погружного) или VSN (накладного типа) обратного теплоносителя, защищающий от замерзания по воде.

Автоматическая регулировка мощности и производительности нагревателя SKH-W производится при помощи блока управления и смесительного узла.

Монтаж

Горячая вода подается для теплообменника из частной котельной или от централизованной магистрали горячего водоснабжения. Когда водяной калорифер используется для приточной вентиляции, его устанавливают в том положении, которое позволяет устранять воздух из воздуховода.

Чтобы нагреватель не загрязнялся, перед ним монтируют воздушный фильтр и подключают по противоточной системе. При использовании прямоточной схемы снижается мощность нагревателя. Устанавливая оборудование перед вентилятором, нужно не допускать превышения максимально допустимой температуры воздуха, который гонит вентилятор.

Электрические калориферы используются при отсутствии возможности подключения к водяным коммуникациям. Благодаря ТЭНам в конструкции такие нагреватели не теряют температуру теплоносителя, зато «сушат» воздух.

Технические характеристики

Температура наружного воздуха: Тн = –28°С.

Перепад температуры воды: 95/70°С.

Габариты
