Канальный вентилятор ВК 1000x500-45-3,0 1500 об/мин

Канальный вентилятор со свободным колесом ВК 1000x500-45-3,0 Ванвент

Вентиляторы ВК 1000x500-45-3,0 ставят в приточные и вытяжные линии, где проект задает сечение для прямоугольных воздуховодов. Жесткий прямоугольный бокс делают из оцинкованной листовой стали с порошковым слоем. Внутри стоят сбалансированный вращающийся элемент, клеммная коробка и мотор с внешним ротором. Такая компоновка дает схему свободного колеса с прямым приводом, поскольку рабочая часть находится в стальной оболочке без наружной улитки.

Вентилятор работает по центробежному принципу. Газовоздушная смесь входит вдоль оси вала, затем профиль нагнетания разгоняет ее к периферии. Центробежная сила направляет струю в прямоугольный канал, где радиальный выброс уходит по магистрали.

Области применения

Серию ВК используют в системах воздухообмена административных центров, торговых комплексов, общественных зданий, складов и промышленных цехов с прямоугольными воздуховодами. Линейка подает наружный приток, удаляет отработанные массы и держит обмен в трассах с фильтрами, решетками, поворотами и шумоглушителями. Канальный вентилятор рассчитан на работу с воздушной средой при температуре от -25 до +60°C. В венткамере внешний воздух должен оставаться в пределах до +40°C.

Основные технические характеристики ВК 1000x500-45-3,0

• Мощность электродвигателя: 3 кВт
• Потребляемый ток: 6,79 А
• Производительность: 11500 м³/ч
• Статическое давление: 1420 Па
• Класс защиты IP: IP44
• Номинальное напряжение: 400 В

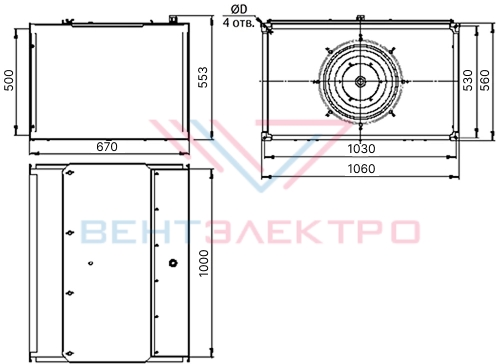

Габаритные и присоединительные размеры

Особенности вентиляторов ВК

• Свободное рабочее колесо находится внутри бокса без улитки. Схема экономит место под потолком или в технической зоне.
• Прямоугольный бокс совпадает с геометрией трассы для прямоугольных каналов. При совпадении размеров монтаж обходится без вставок.
• Балансировка помогает рабочей части вращаться ровнее. Воздуховоды и крепеж получают меньше вибрации.
• Мотор с внешним ротором передает вращение напрямую. Ремень не входит в схему, поэтому сервис не требует его натяжки и замены.
• Радиальный принцип помогает струе воздуха пройти участки с фильтрами, решетками, поворотами и шумоглушителями.
