Канальный вентилятор ВКВ-315 РК 2300 об/мин

Канальный вентилятор ВКВ-315 РК Ванвент

Радиальный вентилятор ВКВ-315 РК работает в приточных и вытяжных линиях с круглым сечением. Цилиндрический модуль ставят в разрыв магистрали, чтобы сохранить прямую компоновку без перехода на другой канал. Стальная оболочка имеет цилиндрическую форму, благодаря чему монтаж идет напрямую в круглый воздуховод. Внутри стоят мотор с внешним ротором, сбалансированная крыльчатка и клеммная коробка. Вентилятор вращает крыльчатку через роторную группу двигателя, что исключает ременную передачу.

Газовоздушная смесь входит вдоль оси рабочего колеса. Лопатки разгоняют перемещаемые массы и направляют их к периферии под действием центробежной силы. Такая центробежная схема держит напор там, где осевой тип не закрывает расчетные потери. Этот принцип относят к радиальному типу. Цилиндрический бокс изготавливают из оцинкованной листовой стали. Порошковое покрытие снижает риск коррозии.

Основные характеристики ВКВ-315 РК

• Мощность электродвигателя: 0,205 кВт
• Потребляемый ток: 0,93 А
• Частота вращения: 2300 об/мин
• Класс защиты IP: IP44
• Номинальное напряжение: 220 В
• Производительность: 1750 м3/ч

Области применения

Линейку ВКВ ставят в административных центрах, торговых комплексах, общественных зданиях, складах и промышленных цехах с трассами для круглых каналов. В приточных системах серия подает вентиляционный приток. В вытяжных линиях она удаляет отработанную газовоздушную смесь. При подборе сверяют расход, потери давления, схему питания и температурный режим. Рабочая температура перемещаемой воздушной среды: от -25 до +40 °С. Допустимые температурные рамки внешнего воздуха в помещении: до +40°С.

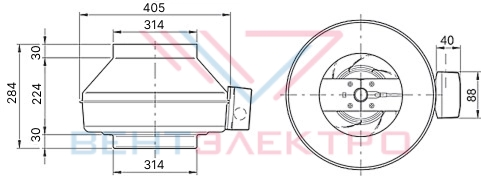

Габаритные и присоединительные размеры

Особенности вентиляторов ВКВ

• Цилиндрический бокс: помогает встроить систему в круглую трассу без смены канала.
• Компактная форма: упрощает монтаж в шахтах и плотной инженерной зоне.
• Мотор с внешним ротором: вращает крыльчатку напрямую и снижает потери.
• Сбалансированная крыльчатка: уменьшает вибрацию, благодаря чему крепеж получает меньшую нагрузку.
• Встроенные термоконтакты: размыкают цепь при аварийной нагрузке и защищают обмотки.
• Регулировка скорости: помогает подстроить расход под режим помещения и снизить затраты электроэнергии.
