NKX20-Z NBS Игольчатый комбинированный подшипник (20x30x30) серии NKX

Подшипник NKX20-Z NBS

Комбинированный подшипник NKX20-Z NBS серии NKX объединяет игольчатый радиальный узел и роликовую секцию в едином корпусе. Исполнение индекс Z – односторонняя стальная шайба, защищающая упорную сторону от абразива при сохранении низкого трения.

Серия NKX – радиальный игольчатый + упорный шарикоподшипник со стальным сепаратором, повышенная грузоподъёмность, базово без внутреннего кольца (можно добавить IR-кольцо).

Рабочий диапазон – -40…+100 °C (до +120 °C для полностью стальных клеток). Узлы востребованы в шпинделях обрабатывающих центров, многошпиндельных головках, редукторах прессов, сервоприводах и компактных автоматах, где важны жёсткость и экономия пространства.

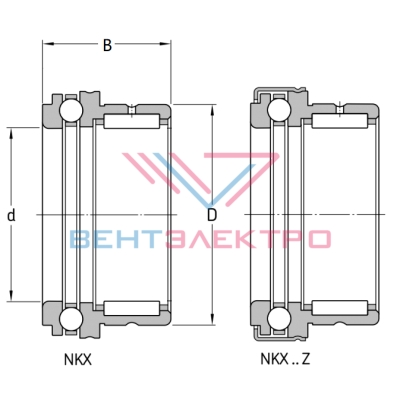

Таблица с размерами и характеристиками NKX20-Z

Параметр	Значение
Внутренний диаметр d, мм	20
Внешний диаметр D, мм	30
Ширина B, мм	30
Тип подшипника	радиально-упорный
Рядность	двухрядный
Уплотнение	закрытый
Зазор	CN (нормальный)
Предельная скорость, об/мин	7500
Диапазон температур, °C	-40...+100
Вес, кг	0,093

Преимущества подшипника NBS

• Одновременное восприятие радиальной и осевой нагрузки – один игольчатый подшипник вместо пары отдельных узлов.
• Минимальная осевая высота: экономия до 40 % монтажного пространства в шпинделях.
• Радиальная часть на игольчатых роликах → высокая жёсткость при микроколебаниях инструмента.
• Роликовый упор обеспечивает точную аксиальную фиксацию без проставочных колец.
• Стальной сепаратор выдерживает пиковые обороты до 22 000 об/мин; полиамидный снижает массу и шум.
• Закрытая версия Z защищает от стружки в металлообработке.
• Стандартные посадочные размеры ISO – быстрая замена в существующих корпусах.
• Канавка + отверстие для смазки на наружной обойме упрощают централизованную подачу смазки.
