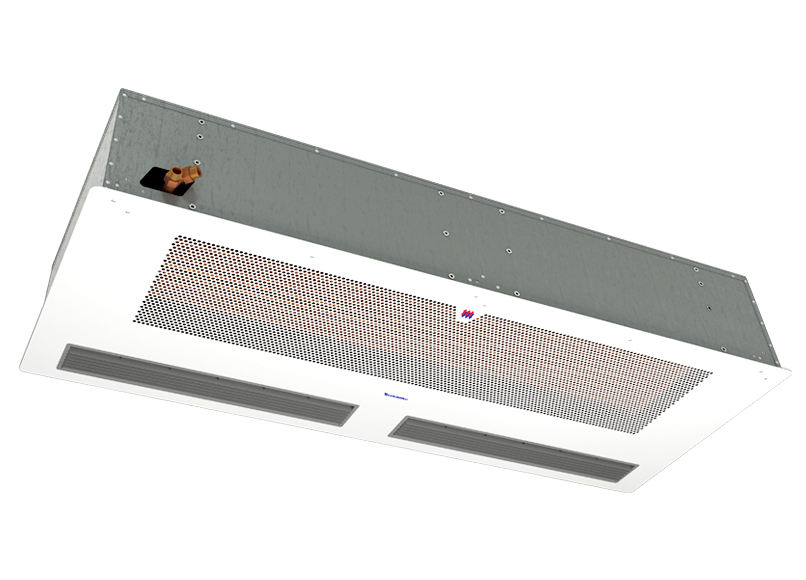

Тепловая завеса КЭВ-70П4181W с водяным нагревателем

Водяная тепловая завеса КЭВ-70П4181W Тепломаш серии 400 Потолочная формирует направленный воздушный барьер вдоль проёма и одновременно нагревает проходящий поток за счёт водяного теплообменника. Воздух из зоны проёма забирается вентиляторами, проходит через теплообменник, подключённый к системе отопления, нагревается и выбрасывается в виде плотной струи по всей длине 1,5. Правильно подобранный расход воздуха и параметры теплоносителя обеспечивают защиту проёма высотой до 4.5 м и заданную тепловую мощность до 70 кВт.

Основные области применения водяных завес Тепломаш:

• входные группы и тамбуры зданий с центральным отоплением или собственной котельной;
• ворота складов, логистических терминалов, производственных цехов и ангаров;
• проёмы холодильных и тёплых складских зон, где важно уменьшить теплопотери и исключить конденсат;
• объекты с ограниченной установленной электрической мощностью, где выгодно использовать теплоноситель теплосети.

Конструкция включает:

• стальной корпус с антикоррозионным покрытием, для ряда типоразмеров — вариант исполнения из нержавеющей стали;
• вентиляторный блок с асинхронными электродвигателями и защитой от перегрузки;
• медно-алюминиевый или стальной водяной теплообменник с подающим и обратным патрубками;
• сопловой аппарат, формирующий равномерную струю по всей высоте и ширине проёма.

Часть моделей (например, КЭВ-110П6131W, КЭВ-140П8021W, КЭВ-260П9011W) выпускается в исполнении из нержавеющей стали для помещений с повышенными требованиями к гигиене и коррозионной стойкости.

Расшифровка

Технические характеристики

Особенности серий

Водяные завесы Тепломаш выпускаются в нескольких сериях, что упрощает подбор по высоте проёма и типу объекта:

• серии 400 и 500 — решения для входных групп и ворот до 4,5–6,5 м, торговых и административных зданий;
• серия 600 — интерьерные колонные и декоративные модели для проёмов до 3,5 м;
• серия 700 — промышленные модели для ворот до 7 м, работающие при интенсивном потоке транспорта;
• серии 800 и 900 — высокомощные решения с высотой установки до 10–15 м, применяемые в доках, ангарах и крупных складских комплексах.

Внутри каждой серии предусмотрены типоразмеры с различной длиной и тепловой мощностью, что позволяет согласовать завесу с параметрами теплосети и режимом работы объекта.

Преимущества

• Использование тепловой энергии теплосети вместо электрического нагрева при больших мощностях.
• Широкий диапазон моделей по высоте проёма и длине завесы.
• Наличие исполнений из нержавеющей стали для пищевых производств, медицинских и химических объектов.
• Возможность тонкой настройки тепловой мощности с помощью узлов терморегулирования и регулирующей арматуры.
• Совместимость с системами автоматизации здания, дверными контактами и центральными контроллерами.

Скорость воздушной струи

Габаритные размеры

Особенности монтажа

Водяная завеса монтируется горизонтально над проёмом или вертикально сбоку с учётом высоты и длины, при необходимости несколько секций устанавливаются последовательно. Подключение теплообменника выполняется к подающему и обратному трубопроводу через узел терморегулирования и запорную арматуру, с обязательной организацией слива и воздухоотводчиков. Требуется доступ к патрубкам и теплообменнику для обслуживания, а также защита от замораживания при возможных остановках циркуляции теплоносителя.
