Циркуляционный насос UPS 15-30 130 Grundfos для отопления

Циркуляционный насос UPS 15-30 130 серии UPS Grundfos предназначен для стабильного движения теплоносителя или воды в замкнутом инженерном контуре. Модели UPS применяют в системах, где требуется постоянная циркуляция без резких перепадов давления и с возможностью подбора рабочей скорости под фактическую нагрузку.

Насос Grundfos UPS относится к циркуляционным моделям с мокрым ротором. В такой конструкции ротор контактирует с перекачиваемой жидкостью, а насосная часть и электродвигатель образуют единый узел без уплотнения вала. Подшипники смазываются рабочей средой, что снижает уровень шума и упрощает эксплуатацию.

Перекачиваемые жидкости — чистые, невязкие, неагрессивные и невзрывоопасные среды без твёрдых включений и волокон. Допускается работа с водой, умягчённой водой, теплоносителями для отопления, отдельными охлаждающими жидкостями без минеральных масел и водно-гликолевыми смесями с учётом их вязкости. Для горячего водоснабжения применяют исполнения с бронзовым или нержавеющим корпусом.

Назначение и применение

Циркуляционный насос UPS Grundfos используют в следующих системах:

• отопление частных, коммерческих и промышленных зданий;
• однотрубные и двухтрубные отопительные контуры;
• рециркуляция горячего водоснабжения;
• котловые контуры и теплообменники;
• калориферы и тепловые пункты;
• системы тёплого пола;
• охлаждение и кондиционирование воздуха;
• тепловые насосы и контуры утилизации тепла.

Конструкция

Особенности и преимущества

• Мокрый ротор без торцевого уплотнения вала.
• Три ступени скорости для подбора производительности под контур.
• Низкий уровень шума при корректном подборе и монтаже.
• Смазка подшипников перекачиваемой жидкостью.
• Выбор корпуса под среду: чугун, бронза или нержавеющая сталь.
• Резьбовое или фланцевое присоединение в зависимости от модели.
• Простая настройка через переключатель частоты вращения.
• Встроенная защита электродвигателя от перегрева в ряде исполнений.
• Возможность подбора по напору, расходу, давлению и монтажной длине.

Расшифровка

Основные технические характеристики

• Максимальный напор: 3 м.
• Рабочее давление: 10 бар.
• Напряжение питания: 230 В.
• Фазность: 1.
• Частота сети: 50 Гц.
• Монтажная длина: 130 мм.
• Материал корпуса: чугун, EN-JL1030, ASTM 30 B.
• Класс изоляции: H.
• Степень защиты: IP44.
• Количество скоростей: 3.

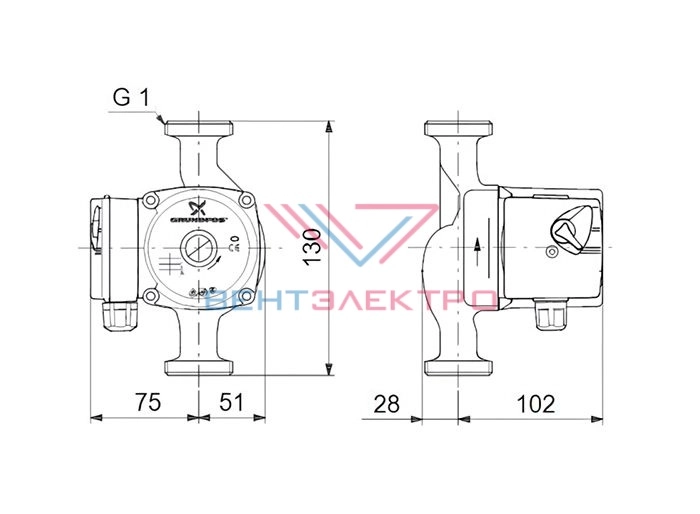

Габаритные размеры UPS 15-30 130

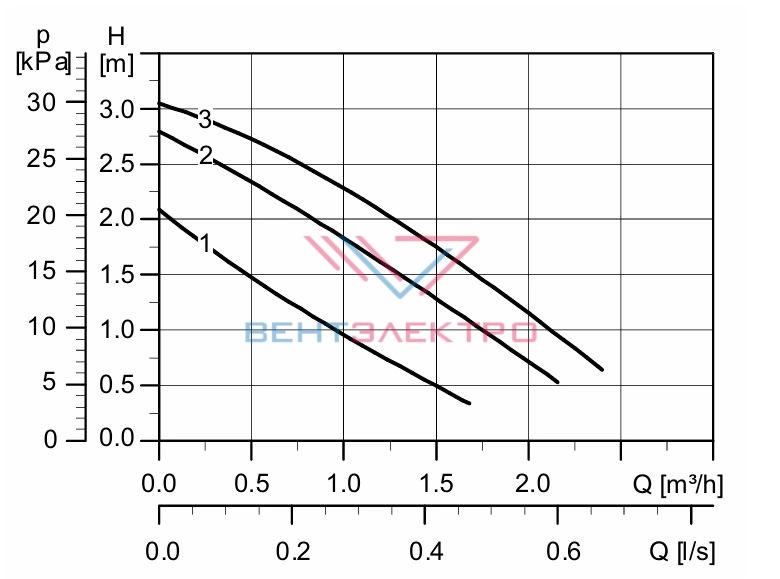

Рабочие характеристики
