Зубчатый клиновой ремень XPZ 862 Contitech

Приводной клиновой ремень XPZ 862

Приводной ремень XPZ 862 Contitech узкого профиля применяют в приводах вентиляторов, насосов, компрессоров, конвейеров, станков и другого промышленного привода. Передаёт крутящий момент за счёт клинового зацепления с ручьями шкивов, обеспечивают стабильную работу при высоких скоростях и позволяет делать привод компактным.

В линейку входят обёрнутые ремни серий SPA, SPB, SPC, SPZ (CONTI-V STANDARD Ultraflex) и зубчатые ремни с сырой кромкой серий XPA, XPB, XPC, XPZ (CONTI-V ADVANCE FO-Z). Узкие профили по DIN 7753 дают высокую удельную передаваемую мощность; выбор нужной серии позволяет подобрать ремень под нагрузку, диаметр шкива и условия эксплуатации.

Маркировка клиновых ремней

• Обозначение вида SPA 1532 или XPZ 1737 включает профиль (SPZ, SPA, SPB, SPC, XPZ, XPA, XPB, XPC) и номинальную расчетную длину в миллиметрах.
• Серии SPA, SPB, SPC, SPZ с индексом «S» имеют гладкую наружную поверхность с обёрткой по всей длине.
• Серии XPA, XPB, XPC, XPZ с индексом «X» имеют зубчатую внутреннюю поверхность и боковые рабочие грани с сырой кромкой.
• Буква «P» в обозначении профиля указывает на узкое сечение клина по DIN 7753.
• В каталоге Контитек для каждой модели дополнительно задают внутреннюю длину Li, расчетную длину Ld и наружную длину La, а также рекомендуемый минимальный диаметр шкива.

Размеры и характеристики XPZ 862

Серии XPA, XPB, XPC, XPZ (CONTI-V ADVANCE FO-Z)

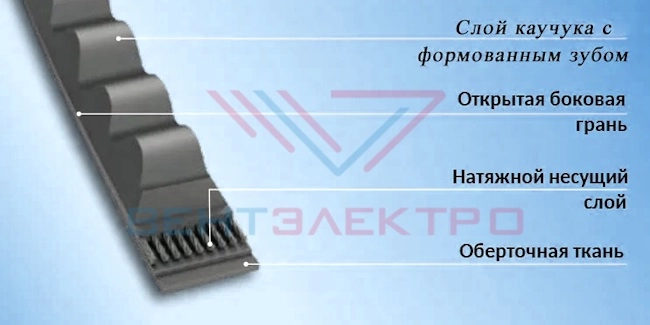

Зубчатый клиновой ремень этих серий имеет сырой боковой край и поперечные зубья на внутренней стороне. Зубчатый профиль снижает жёсткость на изгиб, улучшает охлаждение, даёт плавный вход в ручей шкива и уменьшает потери на проскальзывание. Кордовый слой сохраняет длину, слой сжатия под зубьями воспринимает местные перегрузки, наружный слой служит опорой для боковых граней. Открытые боковые поверхности повышают коэффициент трения и позволяют передавать большую мощность на тех же диаметрах шкивов по сравнению с обёрнутыми ремнями.

Преимущества клиновых ремней Contitech (Контитек)

Клиновые ремни Contitech серий SPZ, SPA, SPB, SPC и XPZ, XPA, XPB, XPC обеспечивают высокую удельную мощность при компактных габаритах привода, стабильное передаточное число и низкий уровень вибраций. Узкое сечение снижает нагрузки на валы и опоры, а оптимизированный резиновый состав и корд дают высокую стойкость к усталостному разрушению и тепловому старению. Ремни обладают умеренной маслостойкостью, устойчивы к воздействию озона и пыли, выпускаются в исполнении с антистатическими свойствами и подходят для эксплуатации в широком диапазоне температур. Точное соблюдение длины и возможность поставки ремней комплектами L=L упрощают монтаж многоручьевых приводов и повышают ресурс приводной системы.
