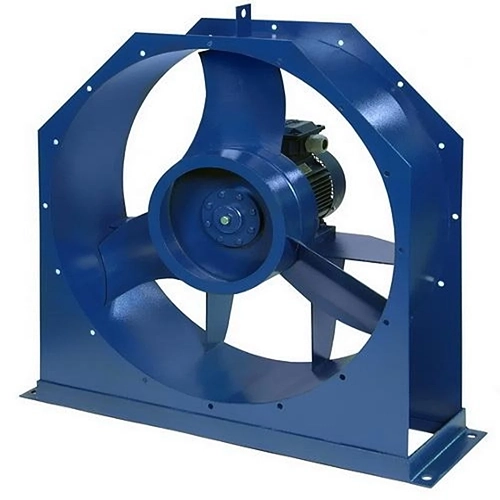

Осевой вентилятор ВО 14-320 №10

Описание осевого вентилятора ВО 14-320 №10

Осевой вентилятор ВО 14-320 №10 - это вентилятор низкого давления с односторонним всасыванием. Двигатель мощностью 0,3 кВт раскручивает рабочее колесо до 1000 об/мин создавай мощный воздушный поток. Воздух проходит вдоль оси, не меняя направления. Рабочее колесо жёстко насажено на вал двигателя и вращается внутри цилиндрического корпуса за счет чего происходить самоохлаждение мотора при работе вентилятора. Благодаря такому решению поток воздуха направляется строго вдоль оси, без завихрений и лишних потерь.

Область применения

• Общеобменная вентиляция цехов, складов, ангаров.
• Отопление жилых, административных, промышленных зданий.
• Комплектация градирен, сушильных шкафов.
• Оборудование окрасочных и сварочных постов.
• Вентиляция гаражей, туннелей, подземных парковок.
• Технологические установки для перемещения неагрессивных газов.

Конструктивные особенности

• Корпус вентилятора - цилиндрическая конструкция из стали.
• Рабочее колесо клёпаное, с 3 лопатками.
• Лопатки серповидной формы с улучшенной аэродинамикой.
• Асинхронный электродвигатель АИР112МА6 соосно колесу.
• Опорная рама осевого вентилятора, опоры для крепления или без них (исполнение 1 и 2).

Особенности эксплуатации

• Перемещаемая среда: воздух, неагрессивные газовоздушные смеси.
• Твердые примеси: ≤ 10 мг/м³.
• Температура среды: +50 °C.
• Запрещены липкие вещества и волокнистые материалы.
• Класс защиты двигателя IP54 - пыле-, брызгозащита.
• Рабочее положение вентилятора - горизонтальное, вертикальное (уточнять при заказе).

Технические характеристики ВО 14-320 №10

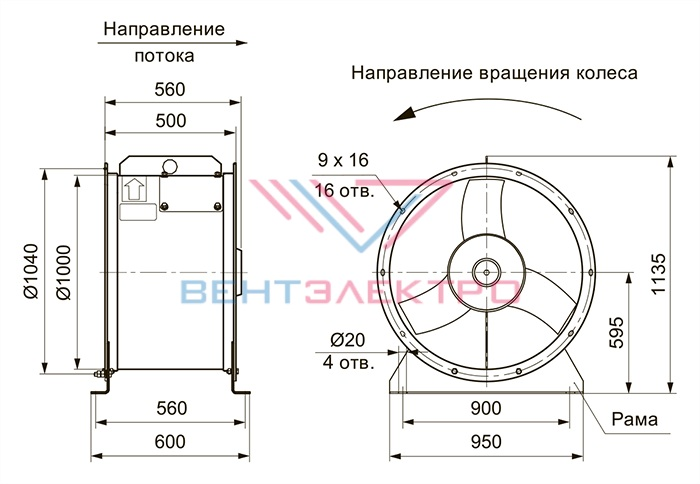

Габаритные размеры

Аэродинамические характеристики
